諧波減速器的優缺點

諧波齒輪減速器是一種減速裝置，由三個基本構件所組成：固定的內齒剛輪、柔輪（即其基體與從動軸相連的彈性薄壁套杯“在柔輪開端的母線上做出齒圈”）、和使柔輪發生徑向變形的波發生器。

諧波減速器在航空、航天、能源、航海、造船、仿生器械、常用軍械、器床、儀表、電子設備、礦山冶金、交通運輸、起重器械、石油化工器械、紡織器械、農業器械以及醫療器械等方面得到日益廣泛的應用，特別是在高動態性能的伺服系統中，采用諧波傳動更顯示出其優越性。它傳遞的功率從幾十瓦到幾十千瓦，但 大功率的諧波齒輪傳動多用于短期工作場合。 那么諧波減速器優點有那些啦？下面就讓我們一起來看看吧。

組成結構

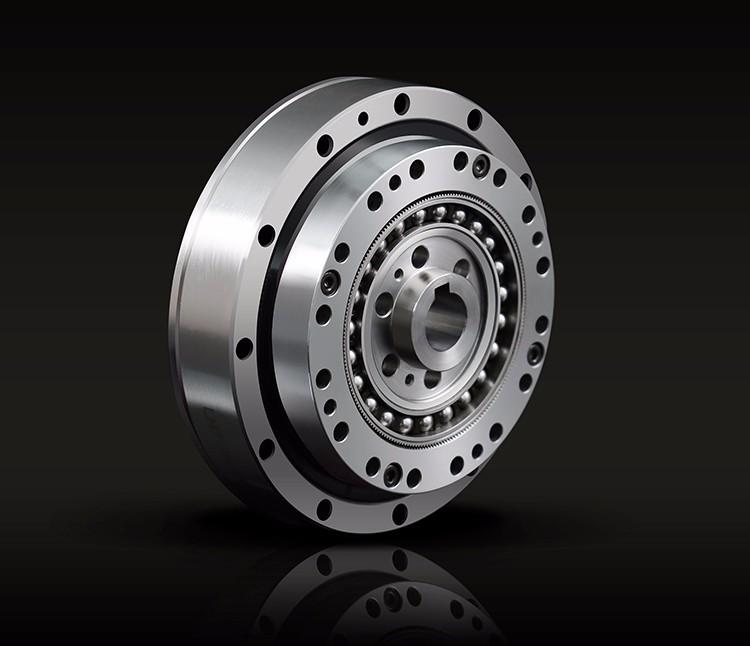

諧波齒輪減速機由剛輪、柔輪、和波發生器三個主要構件組成。其中，波發生器是主動件，剛輪和柔輪之一為從動件。固定剛輪是一個剛性的內齒輪，柔輪是一個容易變形的薄壁圓筒外齒輪，它們一同具有三角形（或漸開線）的齒形，且兩者的周節相等，但剛輪比柔輪多幾個齒（通常為兩齒）。波發生器由一個橢圓盤和一個柔性球軸承組成，或者由一個兩端均帶有滾子的轉臂組成。通常波發生器為原動體，柔輪和剛輪之一為從動體，另一個為固定件。

主要優點

（1）傳動速比大。單級諧波齒輪傳動速比范圍為70~320，在某些裝置中可達到1000，多級傳動速比可達30000以上。它不僅可用于減速，也可用于增速的場合。

（2）承載能力高。這是因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，雙波傳動同時嚙合的齒數可達總齒數的30％以上，而且柔輪采用了高強度材料，齒與齒之間是面接觸。

（3）傳動精度高。這是因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，誤差平均化，即多齒嚙合對誤差有相互補償作用，故傳動精度高。在齒輪精度等級相同的情況下， 傳動誤差只有普通圓柱齒輪傳動的1/4左右。同時可采用微量改變波發生器的半徑來增加柔輪的變形使齒隙很小，甚至能做到無側隙嚙合，故諧波齒輪減速機傳動 空程小，適用于反向轉動。

（4）傳動效率高、運動平穩。由于柔輪輪齒在傳動過程中作均勻的徑向移動，因此，即使輸入速度很高，輪齒的相對滑移速度仍是極低（故為普通漸開線齒輪傳動 的百分之—），所以，輪齒磨損小，效率高（可達69%~96％）。又由于嚙入和嚙出時，齒輪的兩側都參加工作，因而無沖擊現象，運動平穩。

（5）結構簡單、零件數少、安裝方便。僅有三個基本構件，且輸入與輸出軸同軸線，所以結構簡單，安裝方便。

（6）體積小、重量輕。與一般減速機比較，輸出力矩相同時，諧波齒輪減速機的體積可減小2／3，重量可減輕1／2。

（7）可向密閉空間傳遞運動。利用柔輪的柔性特點，輪傳動的這一可貴優點是現有其他傳動無法比擬的。

主要缺點

（1）柔輪周期性地發生變形，因而產生交變應力，使之易于產生疲勞破壞。

（2）轉動慣量和起動力矩大，不宜用于小功率的跟蹤傳動。

（3）不能用于傳動速比小于35的場合。

（4）采用滾子波發生器（自由變形波）的諧波傳動，其瞬時傳動比不是常數。

（5）散熱條件差。
